TVS瞬态电压抑制器

瞬态电压抑制器(Transient Voltage Suppressor)简称TVS管,TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。其耐突波电流的能力与其P-N结面积成正比。TVS广泛应用于半导体及敏感器件的保护,通常用于二级电源和信号电路的保护,以及防静电等。其特点为反应速度快(为ps级),体积小,脉冲功率较大,箝位电压低等。其10/1000μs波脉冲功率从400W~30KW,脉冲峰值电流从0.52A~544A;击穿电压有从6.8V~550V的系列值,便于各种不同电压的电路使用。
产品系列
产品系列 | 瞬态功率10/1000us(W) | 极性 | VRWM(V) | 外观 | 封装 |
---|---|---|---|---|---|

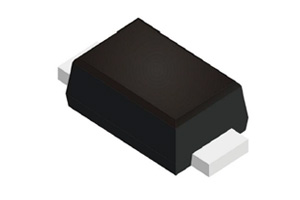

SMFJ | 200 | 单项、双向 | 5.0-440.0 | ![]() |
SOD-123FL |
SMAJ | 400 | 单项、双向 | 5.0-440.0 | ![]() |
SMA(DO-214AC) |
P4KE | 400 | 单项、双向 | 5.80-467.00 | ![]() |
DO-41(DO-204AL) |
SMBJ | 600 | 单项、双向 | 5.0-440.00 | ![]() |
SMB(DO-214AA) |
P6SMB | 600 | 单项、双向 | 5.80-467.00 | ![]() |
SMB(DO-214AA) |
P6KE | 600 | 单项、双向 | 5.80-512.00 | ![]() |
DO-15(DO-204AC) |
1.0SMB | 1000 | 单项、双向 | 5.80-58.10 | ![]() |
SMB(DO-214AA) |
SMCJ | 1500 | 单项、双向 | 5.0-440.00 | ![]() |
SMC(DO-214AB) |
1.5SMCJ | 1500 | 单项、双向 | 5.0-467.00 | ![]() |
SMC(DO-214AB) |
1.5KE | 1500 | 单项、双向 | 5.0-467.00 | ![]() |
DO-201 |
SMDJ | 3000 | 单项、双向 | 5.0-220.00 | ![]() |
SMC(DO-214AB) |
3KP | 3000 | 单项、双向5 | 5.0-220.00 | ![]() |
P600 |
5.0SMDJ | 5000 | 单项、双向 | 11.0-170.00 | ![]() |
SMC(DO-214AB) |
5KP | 5000 | 单项、双向 | 5.0-250.00 | ![]() |
P-600 |
SM8S | 6600 | 单项 | 10-48 | ![]() |
DO-218AB |
8KP | 8000 | 单项、双向 | 17.0-280.00 | ![]() |
P600 |
